開關更換DIY全攻略,各種開關接線方式輕鬆上手!
想更換家中的老舊開關、插座,或是將單切電路改為雙切或三切電路嗎?本篇文章將介紹更換開關需要準備的工具、4種電燈開關接法、開關更換圖解與更換開關時的注意事項,讓您一次看懂各種電燈開關的接線方式,輕鬆DIY更換電燈開關!

更換開關前需要準備哪些工具?
如果您想DIY更換家中的電燈開關,建議您可以先準備下列工具,不只可以讓施作過程更順利,也更能保障您的安全:

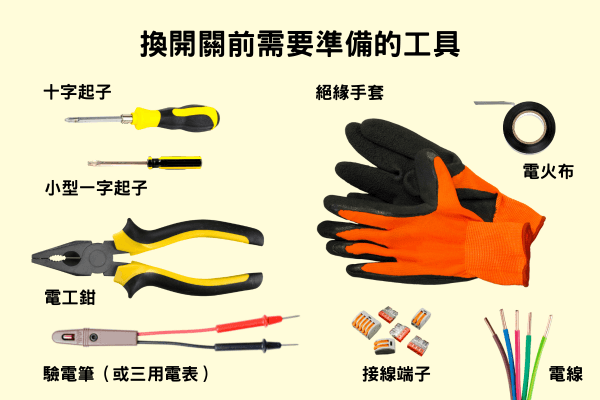

▲換開關前需要準備的工具。
1.小型一字起子
一字起子可以用於撬開開關的面板,還能插入開關背後的凹槽,將嵌入線孔的電線取下,是更換開關時不可或缺的工具。
2.十字起子
取下開關蓋板後,就可以看到固定在金屬框上的開關零件,此時需要以十字起子轉開螺絲,才能取下金屬框與開關零件。
3.電工膠帶(電火布)
電工膠帶又稱絕緣膠帶,適合用於纏繞2條接合的電線,以避免多餘的電線銅芯外露,預防電線短路或漏電。
4.電線連接器
電線連接器又稱接線端子,可將2條電線牢固地接合在一起,如果您不擅長以電工膠帶進行接線作業,建議準備電線連接器,避免日後電線脫落導致漏電或短路走火。
5.電工鉗
電工鉗俗稱平口鉗或老虎鉗,可用於夾持、扭轉、裁切或凹折電線,亦可取代剝線器將電線外皮剝除(可使用尖嘴鉗代替),為了確保DIY時的安全性,建議選用具有絕緣效果的電工鉗,避免施作過程中不慎觸電。
6.橋接用電線
如果電線迴路同時有插座與控制該插座的開關,就需要以橋接(又稱跳線)的方式,透過一段較短的電線連接開關與同迴路上的插座,若原有的橋接用電線過短或是已嚴重老化,則建議您直接以電工鉗裁切一段長度適當的新電線取代。
7.三用電錶或驗電筆
如果您對於家中的電路配置不熟悉,又擔心關閉總電源會無法使用電燈、電扇等家電,導致DIY過程照明不足或空氣悶熱,可以只關閉該迴路的無熔絲開關(No Fuse Breaker,簡稱NFB),再以三用電錶或驗電筆測試,即可確認該電線是否帶電。
8.絕緣手套
雖然進行開關更換時會將電源關閉,但仍建議您戴上絕緣手套,因為送電測試時電線仍裸露在外,若戴上絕緣手套操作,即使誤觸帶電的電線也可避免觸電,或將觸電傷害降至最低。
4種常見開關與更換方式
DIY更換開關時,通常會接觸到帶電的火線(110V)與不帶電的控制線2種電線,火線的另一端連接配電箱內無熔絲開關,控制線另一端連接燈具,燈具另一端會再連接中性線並連接回配電箱,將火線與控制線同時插入開關兩端的插線孔並開啟開關,就會導通110V的電,燈具即可正常發亮。不同情況下適用的開關不僅接線方式不同,需要準備的開關種類也有所差異,以下將介紹常見的4種開關與更換方式,請您繼續閱讀:

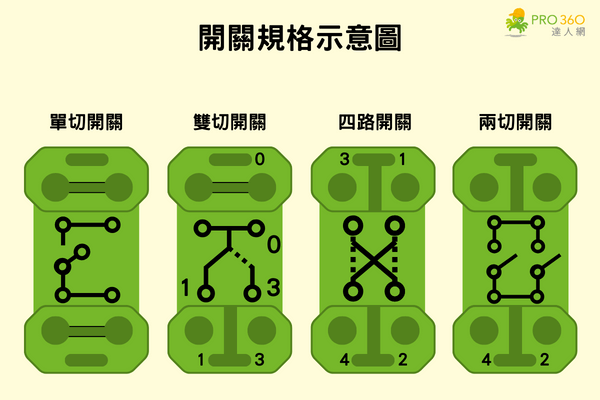

▲4種常見的開關。
1.單切開關
單切開關是最基本的開關,通常用於控制110V的單一迴路,單切開關相鄰的2個插線孔彼此互通(共用端),而上下2對插線孔之間可透過切換開關控制是否連通。
單切開關更換方式:更換單切開關時只要將帶電的火線與連接燈具的控制線分別插入不同端的插線孔即可。
2.雙切開關
雙切開關(又稱三路開關)可透過切換不同處的2組開關控制同一盞燈,常安裝於臥室、樓梯間與走廊,也可以直接取代單切開關使用。雙切開關上方相鄰的2個插線孔(0號孔)彼此互通,下方(切換端)相鄰的2個插線孔(1、3號孔)互不相通,切換開關可以控制1號與3號孔之間的金屬片,讓1號或3號其中一孔可與上方的0號孔連通。

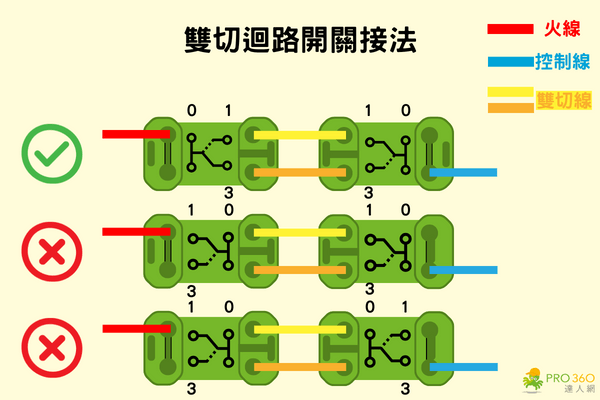

▲雙切迴路應將2個雙切開關的1號與3號孔互接,0號孔分別接至火線與控制線。
雙切開關更換方式:配置雙切迴路需要使用2個雙切開關(以下分別以A、B代稱),帶電的火線需要連接雙切開關A的0號孔;控制線連接雙切開關B的0號孔,且雙切開關A、B的1號孔與3號孔分別以雙切線互相連通。DIY檢修雙切開關迴路時,建議您先更換雙切開關A再更換雙切開關B,並根據原有電線配置方式依序接線,避免接線過程中不慎混淆。
3.四路開關
四路開關是用於三組開關控制同一組燈具的狀況(又稱三切迴路),一組三切迴路需要使用2個雙切開關與1個四路開關,四路開關的兩側的插線孔皆不相通,切換開關是控制插線孔與正對面或斜對面的不同側插線孔連通。
四路開關更換方式:三切迴路的配置方式與雙切迴路大致相同,因此更換時只要在連接2個雙切開關的控制線中間加入四路開關即可。

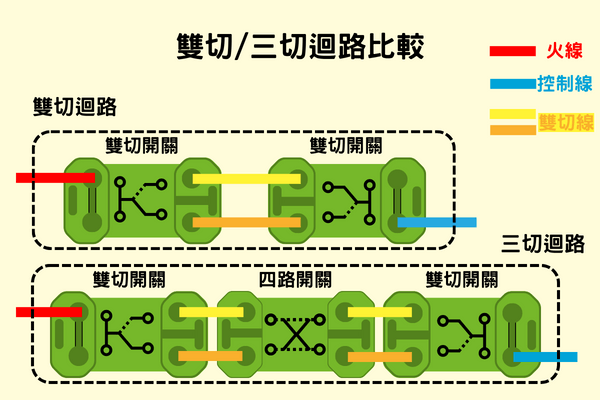

▲雙切迴路與三切迴路開關配置。
4.兩切開關
兩切開關是控制220V電器或燈具專用的開關,通常中國品牌的燈具需要連接220V電源,但台灣與中國的*供電方式不同,因此在台灣安裝中國品牌的220V燈具時,建議搭配兩切開關較為安全。
*中國的220V供電方式為單相(1條220V),台灣的220V供電方式為雙相(2條相位相反110V)。
兩切開關更換方式:由於單切開關迴路與110V迴路不同,就算關閉燈具,電線迴路仍保持帶電,如果您想DIY將家中的220V燈具開關改為兩切開關,只需要將2條相位不同的火線插入開關同一端的插線孔,再將控制線插入另一端的插線孔即可,但220V危險性將較高,建議您關閉總電源再進行施工,施作過程也務必以電工膠帶纏繞銅芯裸露的電線,避免觸電。
更換開關的注意事項
1.確保電源關閉
無論是110V或220V的開關更換,建議您關閉迴路的無熔絲開關或總電源再進行DIY;若您未關閉電源,施作過程如有不慎就可能導致嚴重的觸電意外,即使電流未對人體造成直接傷害,短路產生的爆炸也可能炸飛零件與工具,造成嚴重的外傷。
2.選用符合開關規格的電線和零件
開關零件背後都會標示適用的電流、電壓與電線種類,DIY更換開關時,應根據安裝迴路的電壓計算可能產生的電流,並購買符合開關規格的電線和零件,避免造成開關壽命縮短、發生短路或跳電。

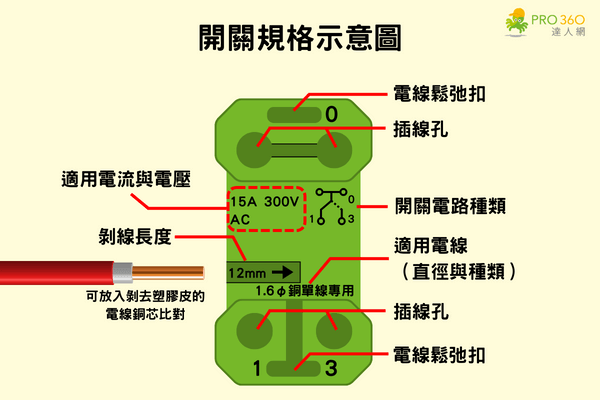

▲開關規格示意圖。
3.確保電線銅芯插入開關孔深處
開關的背面會有標示特定長度(通常為10~12mm)的凹槽,您可以將剝去塑膠皮的電線銅芯放入凹槽比對,並根據情況修剪電線皮或銅芯,由於插線孔內有一片C形的銅片,若剝除的塑膠皮長度不足導致銅芯無法與銅片兩端同時接觸,就可能影響導電效率,甚至造成開關燒毀。
4.不宜同時拔起多條電線
進行開關更換時,建議依序拔起不同電線,並以絕緣膠帶包覆裸露的銅芯,此方式既能避免接錯線路,也能避免銅芯之間互相接觸,造成短路或觸電。
5.鎖入螺絲時避免割破電線
若與開關共用電線盒的迴路較多或是電線較長,將固定開關的金屬框重新鎖回電線盒時,容易不慎鑽破電線的塑膠皮;建議您在裝回開關前,先將電線凹折至遠離螺絲鎖孔的位置,預防電線破損處的銅芯接觸螺絲,導致短路或漏電。

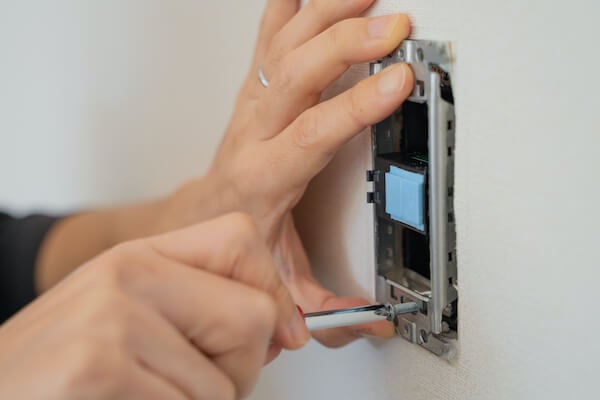

▲固定開關金屬框時,應避免螺絲鑽破電線外皮。
更換開關後還是無法使用怎麼辦?
若接線方式無誤,但無法順利修復開關迴路,可能是牆內線路斷裂或燈具故障,建議委任專業的電線裝修師傅到府查修,才能盡快修復電路異常問題。
